Unterköperschutz-Systeme:
Untertisch- und Unterkörper-Streustrahlenschutzsysteme sind ein wichtiger Bestandteil eines ganzheitlichen Strahlenschutzkonzepts in der interventionellen Radiologie. Sie reduzieren die vom Patienten ausgehende Sekundärstrahlung und tragen damit wesentlich zum Schutz des medizinischen Personals bei.
Für unterschiedliche Untersuchungstische und individuelle Anforderungen bietet MAVIG eine grosse Auswahl an Varianten. Die Systeme lassen sich flexibel an die jeweiligen Gegebenheiten anpassen und ermöglichen einen zuverlässigen Strahlenschutz bei gleichzeitig hohem Bedienkomfort.

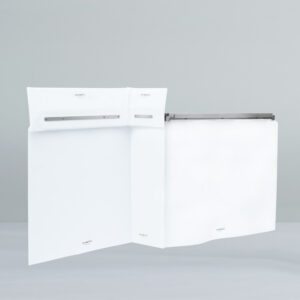

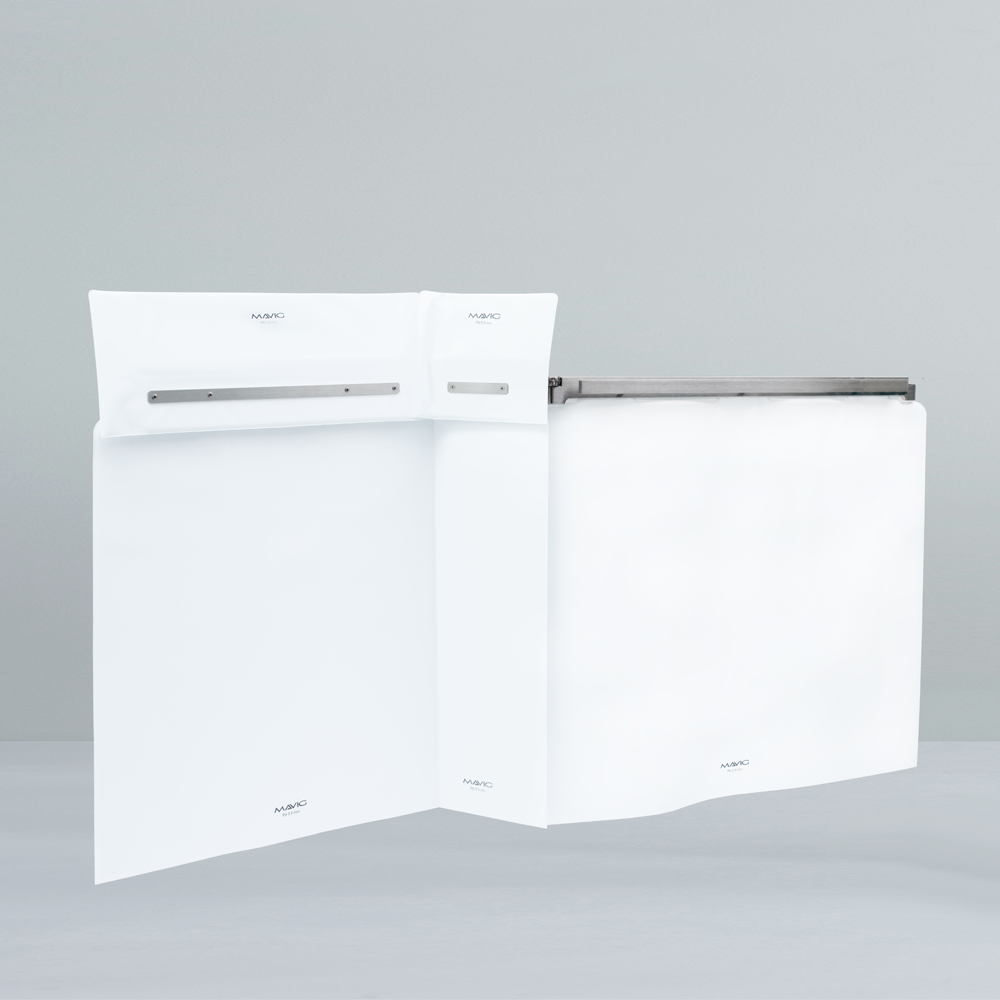

UT70
Tischmontiertes Unterkörperschutz-System

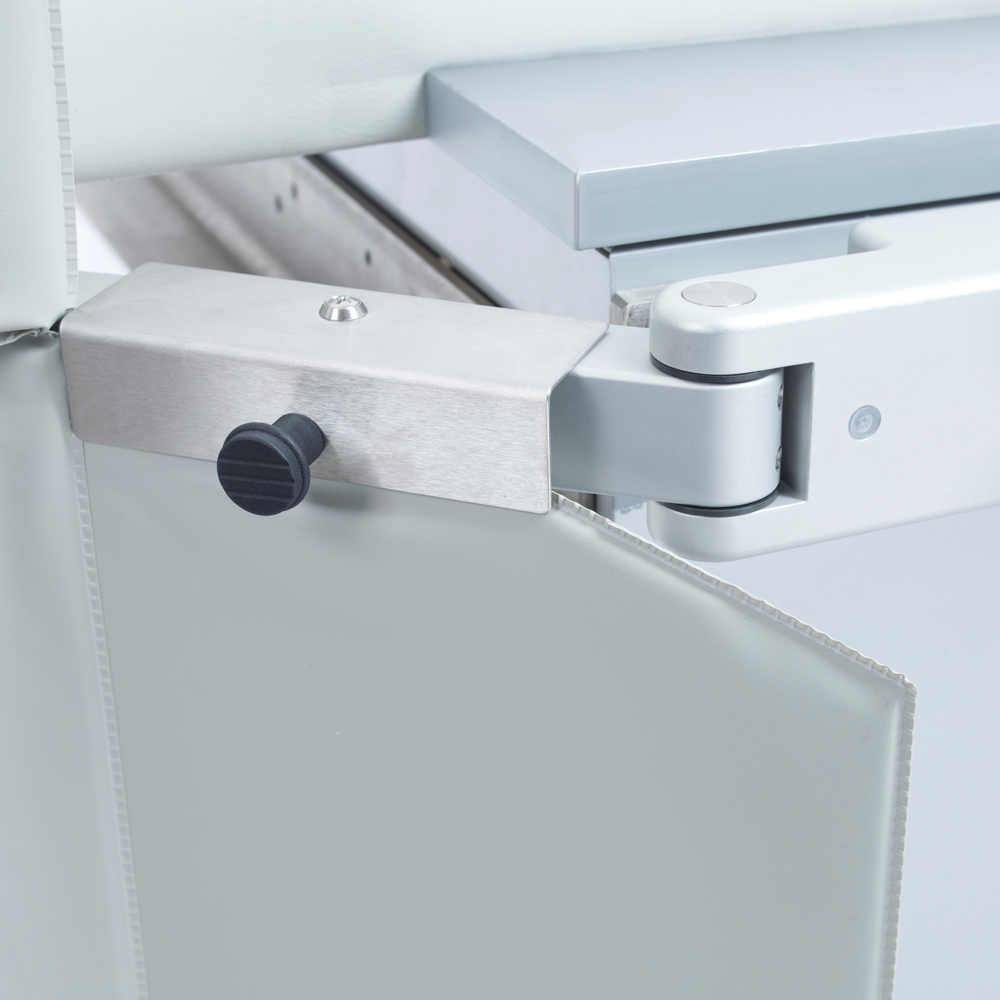

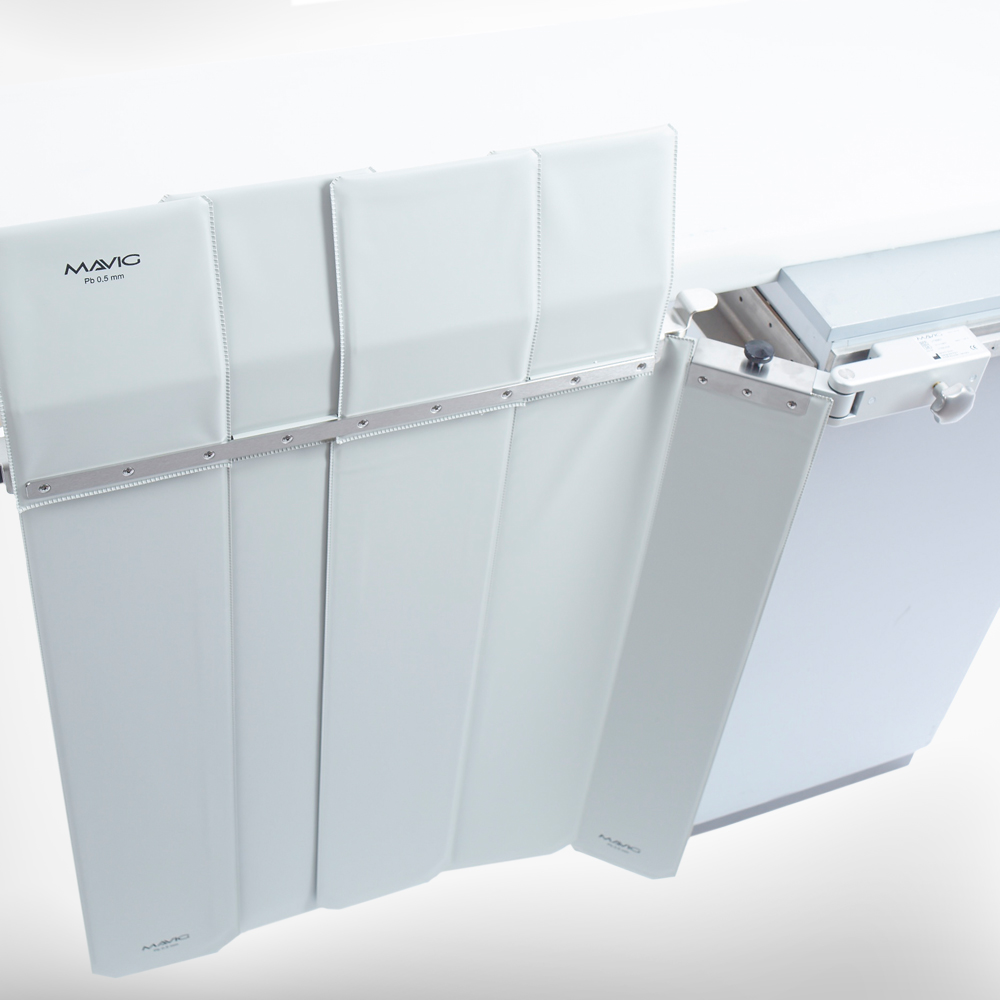

Der modulare Aufbau des Untertisch-Streustrahlenschutzes ermöglicht eine flexible Anpassung an unterschiedliche Arbeitsabläufe. Das System kann je nach Bedarf rechts- oder linksseitig am Untersuchungstisch eingesetzt, erweitert und individuell konfiguriert werden.

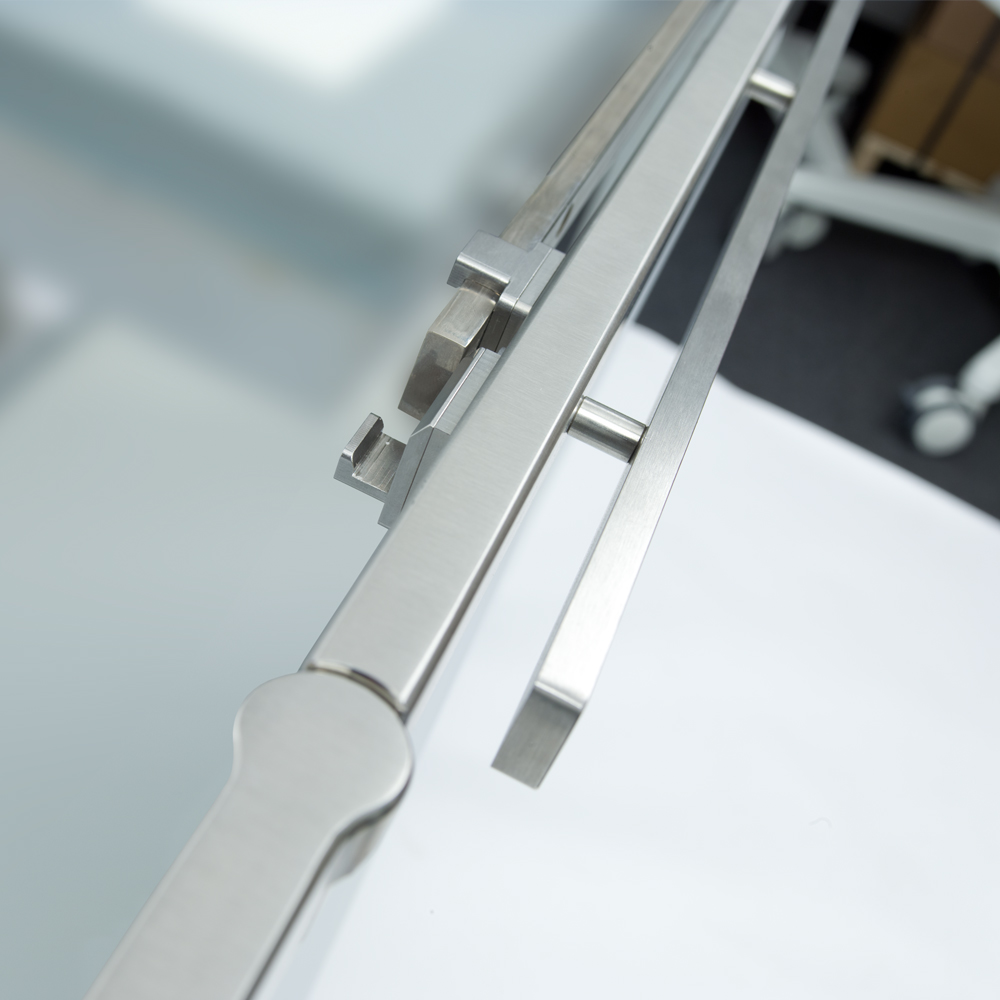

Die integrierte Zubehörschiene bietet zusätzlichen Platz für Tisch- und C-Arm-Kontrolleinheiten sowie weiteres Equipment und unterstützt damit einen effizienten Arbeitsablauf.
Alle Komponenten und Strahlenschutzlamellen verfügen über einen Bleigleichwert von Pb 0,50 mm und gewährleisten eine zuverlässige Abschirmung im täglichen Einsatz. Mit einer möglichen Gesamtbreite von bis zu 1620 mm bietet das System eine grosszügige Schutzfläche bei gleichzeitig hoher Flexibilität.
Für eine platzsparende und schonende Aufbewahrung ist optional eine Wandhalterung erhältlich. Das System ist zudem mit verschiedenen Tischschienen-Profilen kompatibel: 7,7 × 25 mm (GE), 9 × 25 mm (Toshiba/Canon) sowie 10 × 25 mm (Philips/Siemens).
Der tischmontierte Unterkörperschutz UT70 bietet eine flexible und zuverlässige Lösung für den Schutz vor Streustrahlung. Dank des modularen Aufbaus kann das System individuell an unterschiedliche Anforderungen angepasst werden und je nach Bedarf rechts- oder linksseitig am Untersuchungstisch eingesetzt sowie erweitert werden.
Der grossflächige Untertisch-Streustrahlenschutz schützt nicht nur den Anwender, sondern unterstützt auch die Assistenz bei der täglichen Arbeit. Die integrierte Zubehörschiene bietet zusätzlichen Platz für Tisch- und C-Arm-Kontrolleinheiten sowie weiteres Equipment und trägt zu einem effizienten Arbeitsablauf bei.
Die flexiblen Strahlenschutzlamellen sind mit einer neuen Aussenhülle aus recycelbarem TPU (Thermoplastischem Polyurethan) ausgestattet. Das Material überzeugt durch seine hohe Zug- und Reissfestigkeit, ist phthalatfrei und lässt sich problemlos mit handelsüblichen Desinfektionsmitteln reinigen. Die Materialverträglichkeit mit dem Strahlenschutzmaterial wurde in Klimakammer-Tests bestätigt.
Durch ein patentiertes Fertigungsverfahren mittels Hochfrequenzschweissen wird zudem eine besonders langlebige und robuste Ausführung der Strahlenschutzlamellen gewährleistet.

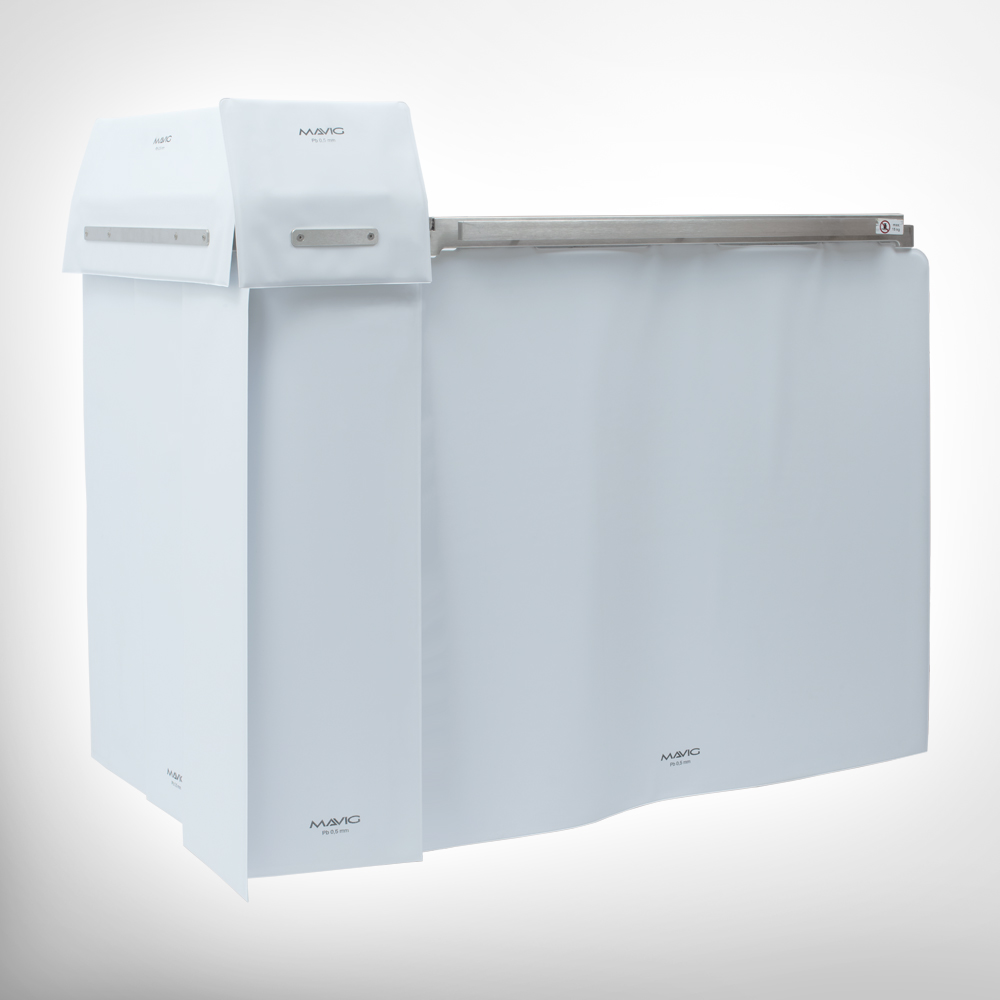

UT603x
Tischmontiertes Unterkörperschutz-System

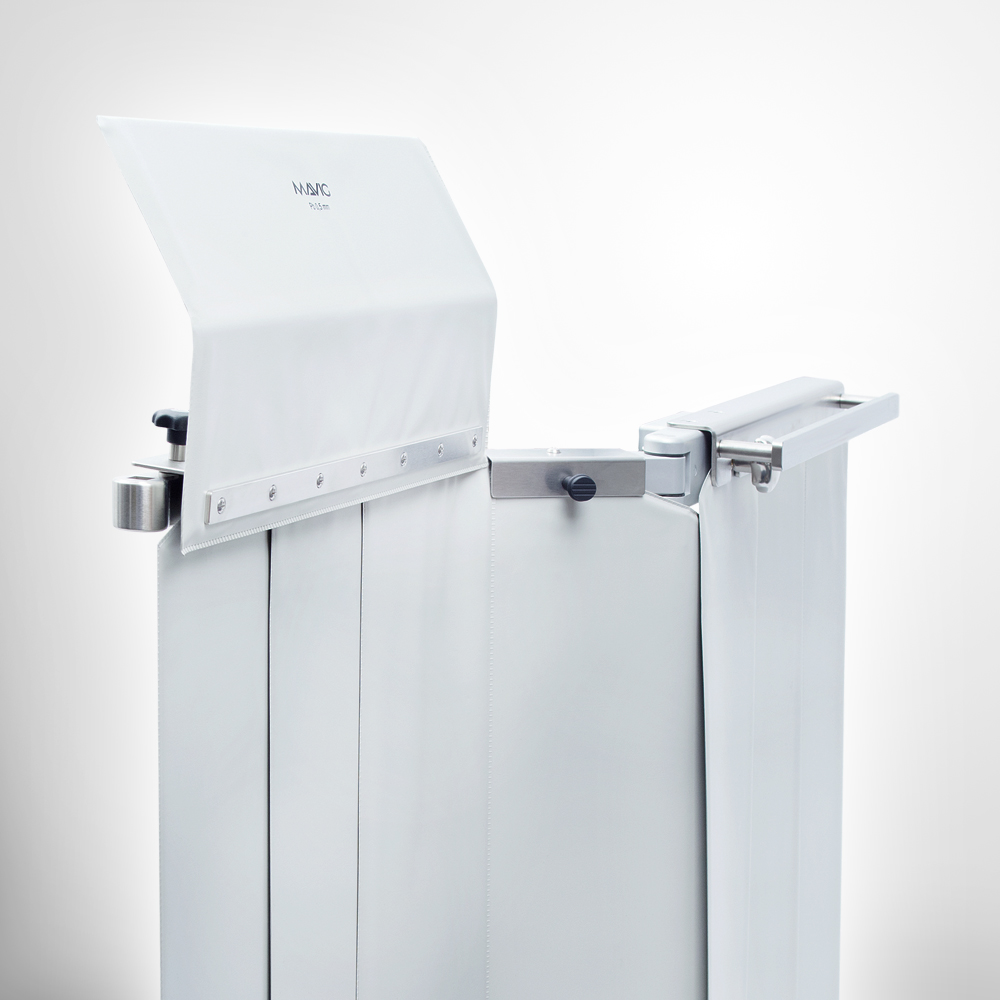

Eine stabile Konstruktion, abgerundete Kanten und eine vergrösserte Schutzfläche zeichnen diesen Unterkörperschutz aus. Er bietet dem Untersucher sowie dem Assistenzpersonal einen zuverlässigen Schutz vor Röntgen-Streustrahlung und unterstützt gleichzeitig einen sicheren und komfortablen Arbeitsablauf.
Die flexiblen Strahlenschutzlamellen passen sich Tischneigungen von bis zu 15° an und gewährleisten dadurch auch bei unterschiedlichen Positionierungen eine kontinuierliche Abschirmung. Alle Schutzkomponenten verfügen über einen Bleigleichwert von Pb 0,50 mm.
Dank der kompatiblen Tischschienenaufnahme eignet sich das System für Tischschienen mit Profilen von 7 × 25 mm bis 10 × 30 mm. Die robuste Bauweise und die gerundeten Kanten reduzieren zusätzlich das Verletzungsrisiko im täglichen Einsatz.
Untertisch-Streustrahlenschutz ist eine wichtige Schutzmassnahme für Untersucher und Assistenzpersonal und gehört seit vielen Jahren zum etablierten Standard an Arbeitsplätzen der interventionellen Radiologie.

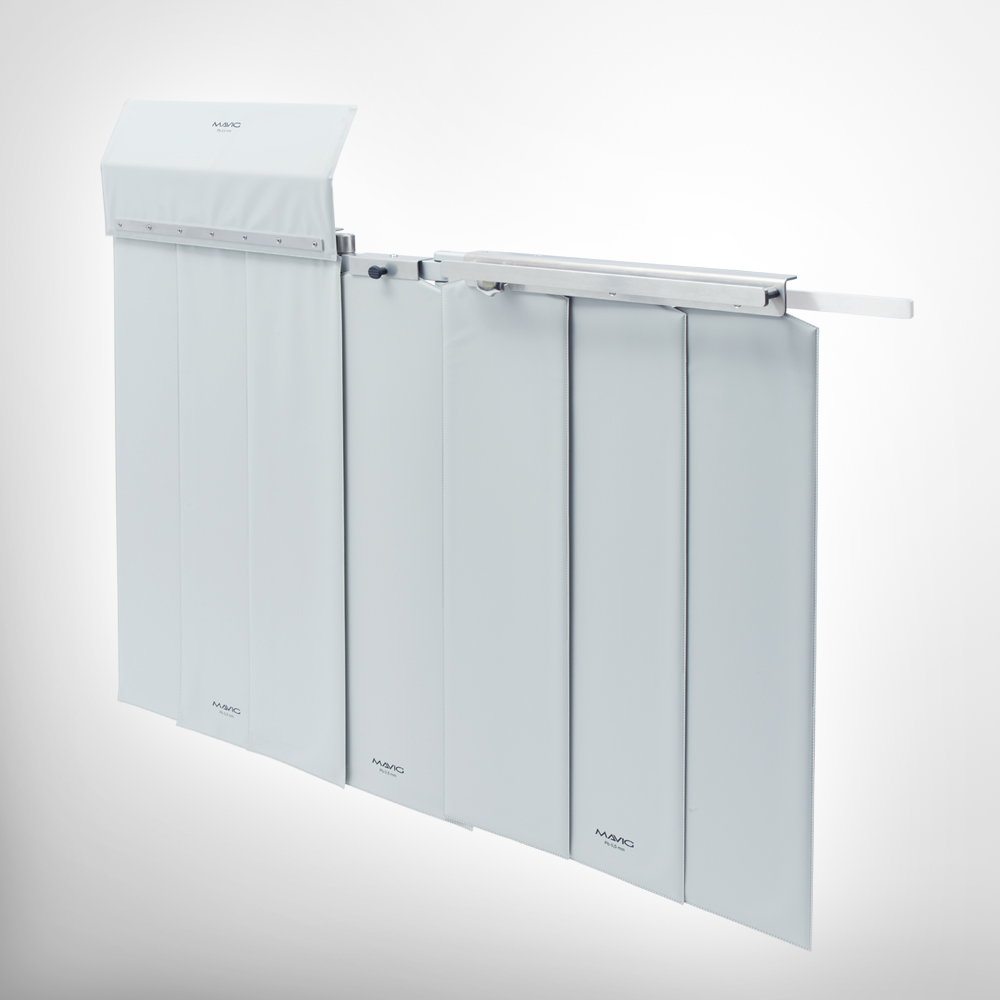

Auf Basis der bewährten UT60 Baureihe hat MAVIG den Unterkörperschutz weiterentwickelt und mit einem erweiterten Design ausgestattet. Dadurch entsteht eine deutlich grössere Schutzfläche vor Röntgen-Streustrahlung, ohne den Komfort und die Bewegungsfreiheit im Arbeitsablauf einzuschränken.

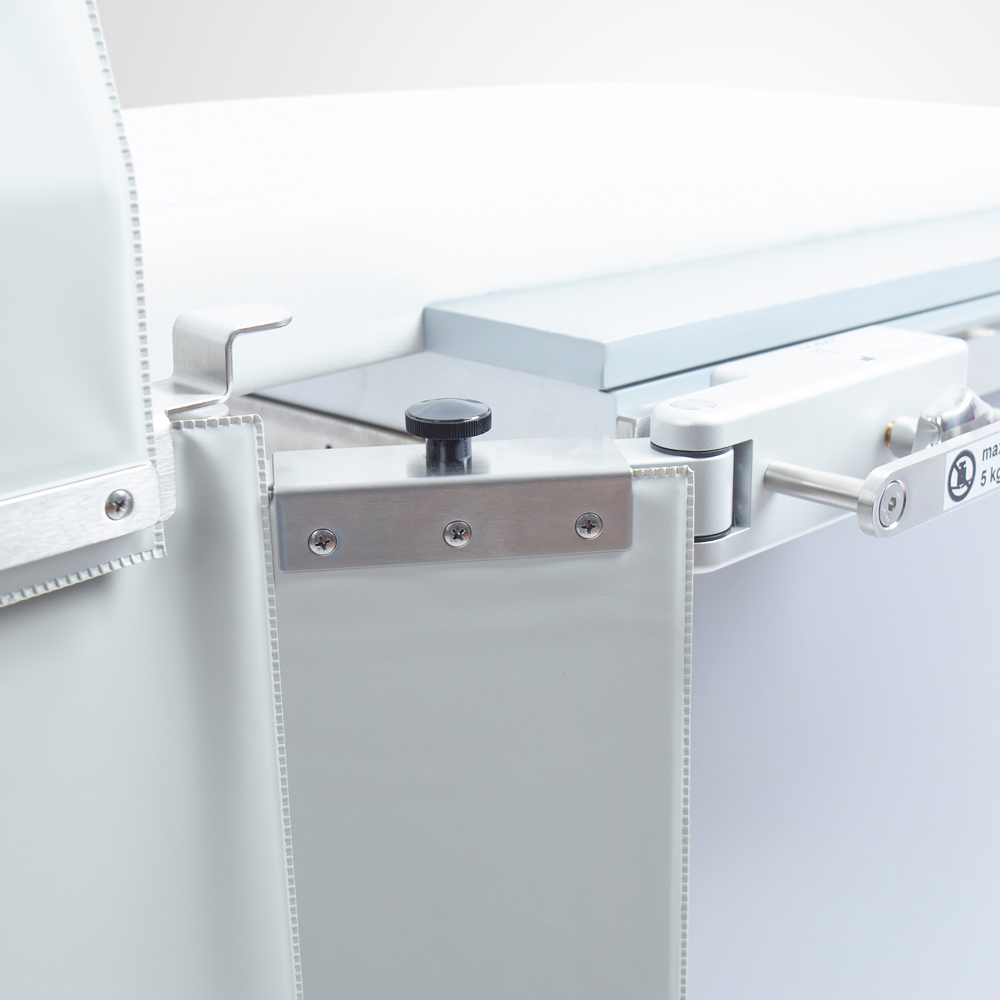

Die flexiblen, überlappenden Strahlenschutzlamellen bieten eine komfortable Handhabung und ermöglichen gleichzeitig eine uneingeschränkte Bewegung des C-Bogens. Ein Doppelgelenk-Adapter mit zusätzlicher Lamelle sorgt für eine flexible Positionierung und eine optimale Anpassung an unterschiedliche Untersuchungssituationen.

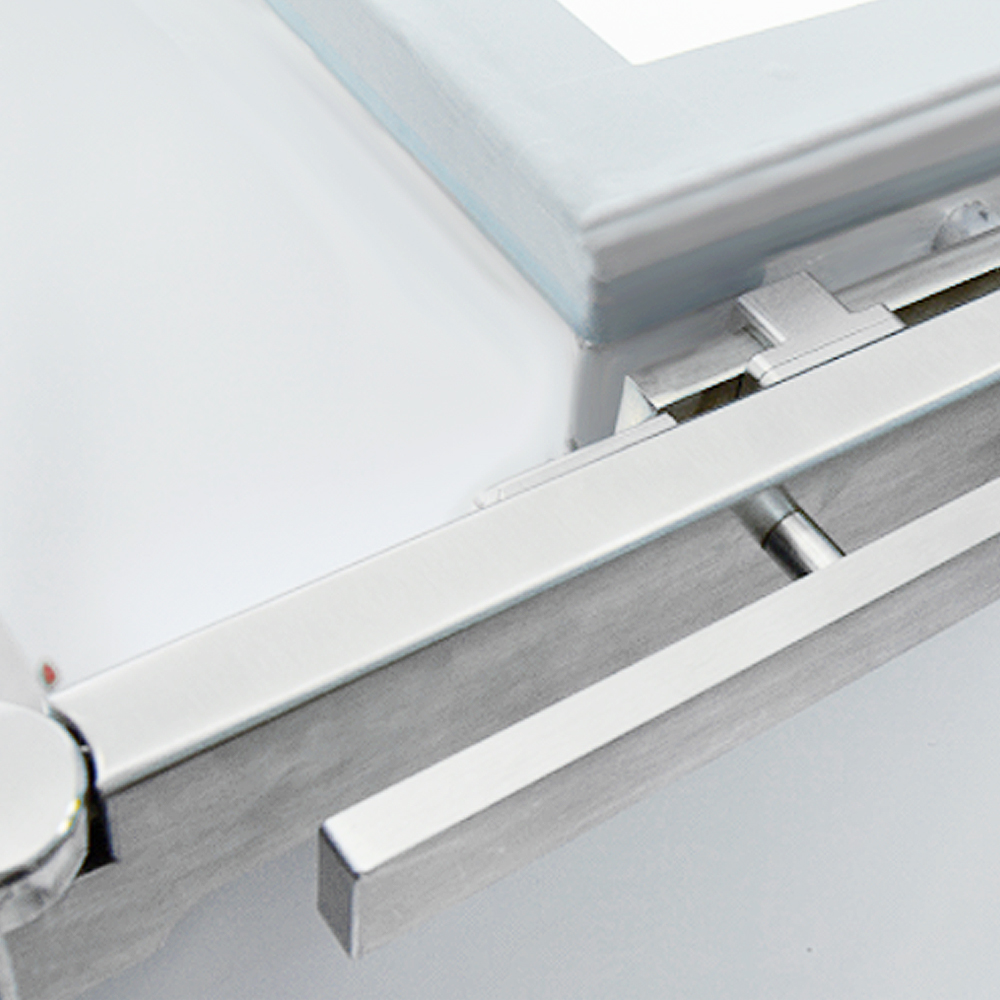

Das System beinhaltet einen Obertisch-Streustrahlen-Aufsatz für das 500 mm breite Unterteil sowie eine zusätzliche 460 mm lange Zubehörschiene zur Befestigung von Bedienelementen und weiterem Equipment. Je nach Ausführung ist die Zubehörschiene mit Tischschienen-Profilen von 7,7 × 25 mm (UT6030), 9 × 25 mm (UT6031) oder 10 × 25 mm (UT6032) erhältlich und trägt Lasten von bis zu 15 kg.
Optimierte Oberflächen ermöglichen eine gründliche und zeitsparende Reinigung. Für eine platzsparende Aufbewahrung sind zudem Wandhalterungen für den Aufsatz und das 500 mm breite Unterteil enthalten.

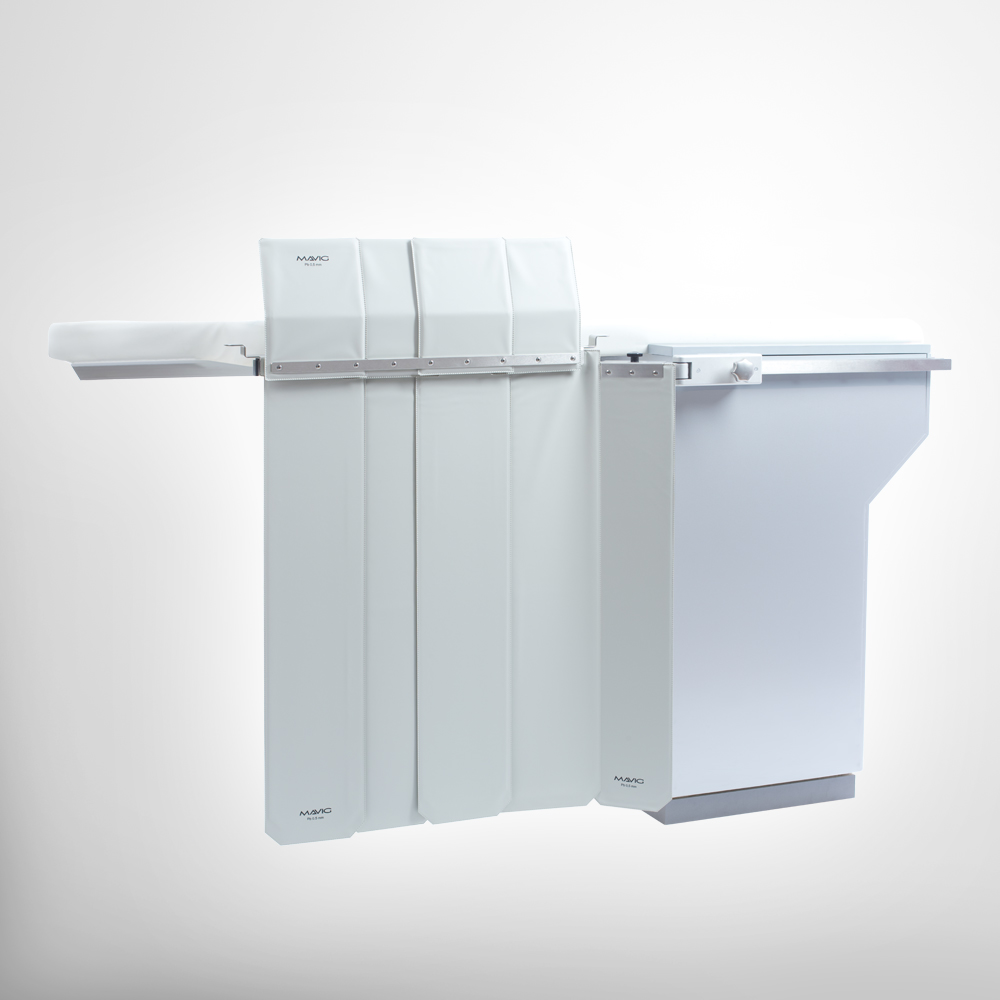

UT69
Tischmontiertes Unterkörperschutz-System
- Gesamtgewicht: UT6902 = 27,9 kg ; UT6904 = 26,9 kg
- Höhe, ohne Aufsatz: 900 mm
- Breiten: 645 mm (4 überlappende Schutzlamellen), 170 mm (ergänzene Schutzlamelle)
- Gesamtbreite der Untertischlamellen max. 800 mm (Überlappung, Einstellwinkel)

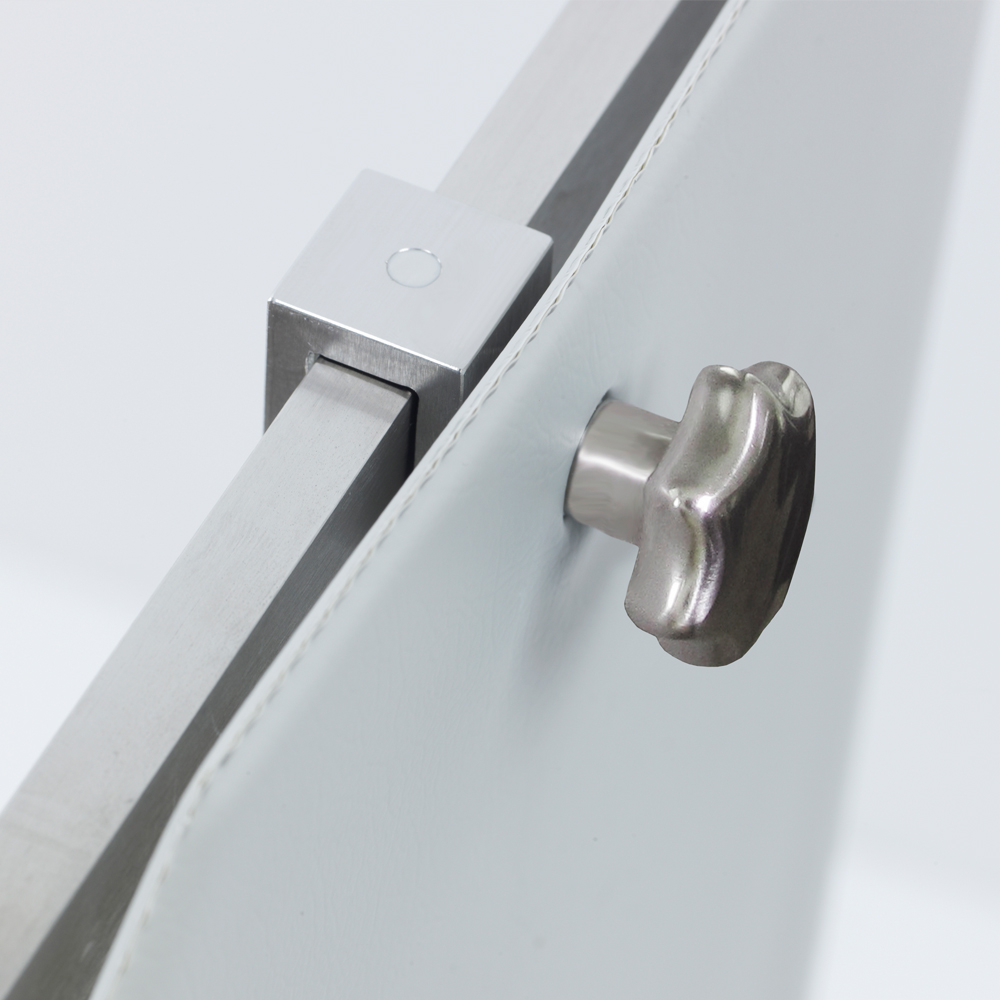

- Universaladapter: geeignet für 7 x 25 mm bis 10 x 30 mm Flachprofilschienen
- Zwei separate Aufsätze (modellabhängig) mit je 170 und 250 mm Höhe; Breite: 600 mm

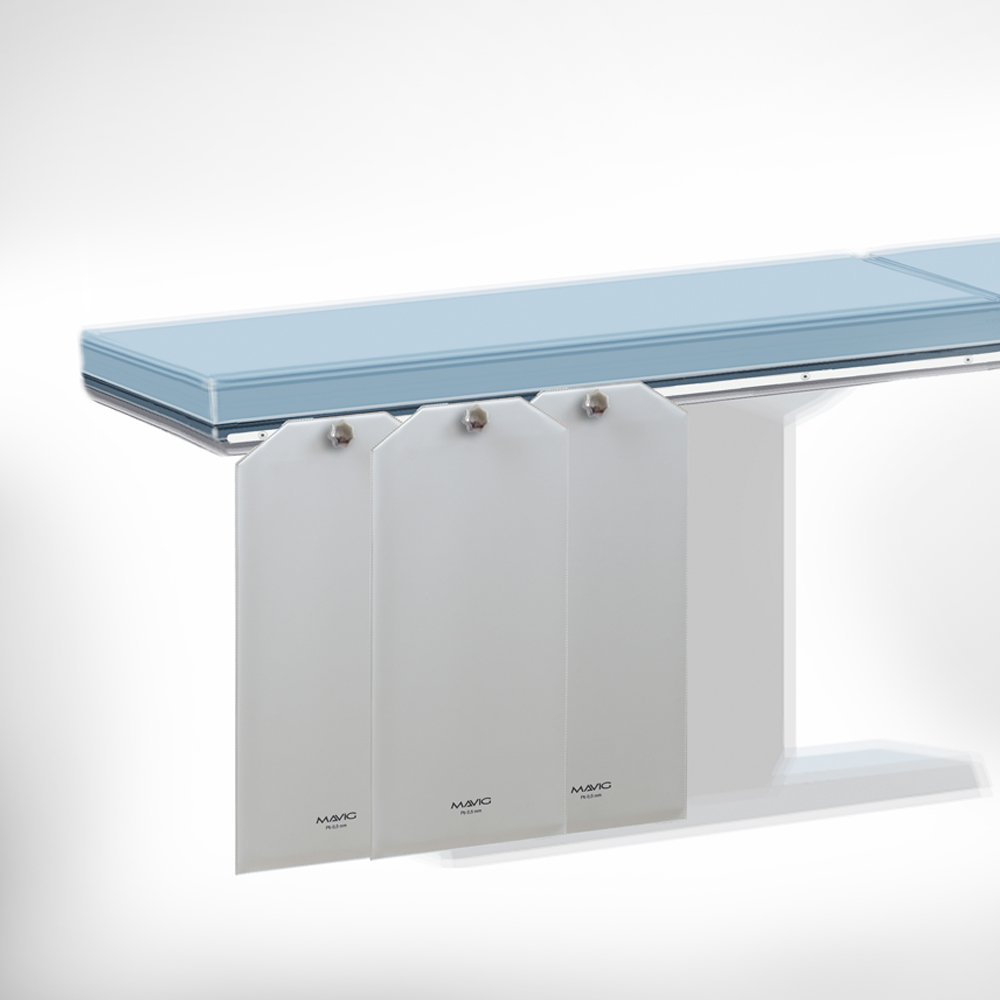

UT30
Individueller, modularer Unterkörperschutz
Die einheitlichen Schutzlamellen lassen sich flexibel miteinander kombinieren und individuell anordnen. Dadurch kann der Unterkörperschutz an unterschiedliche Anwendungen und persönliche Schutzbedürfnisse angepasst werden und eignet sich insbesondere für OP-Tische mit höhenverstellbaren Segmenten.
Alle Schutzkomponenten verfügen über einen Bleigleichwert von Pb 0,50 mm und bieten damit eine zuverlässige Abschirmung vor Röntgen-Streustrahlung. Die stabile Konstruktion und die gerundeten Kanten sorgen zusätzlich für eine sichere und komfortable Anwendung im täglichen OP-Betrieb.
Die MAVIG Unterkörperschutz-Systeme für OP-Tische schliessen eine wichtige Lücke im Strahlenschutz. Herkömmliche Untertisch-Strahlenschutzeinrichtungen, wie sie beispielsweise aus der interventionellen Radiologie bekannt sind, lassen sich bei vielen OP-Tischen nicht einsetzen. Insbesondere kipp- und neigbare Tischsegmente stellen besondere Anforderungen an eine flexible Strahlenschutzlösung.

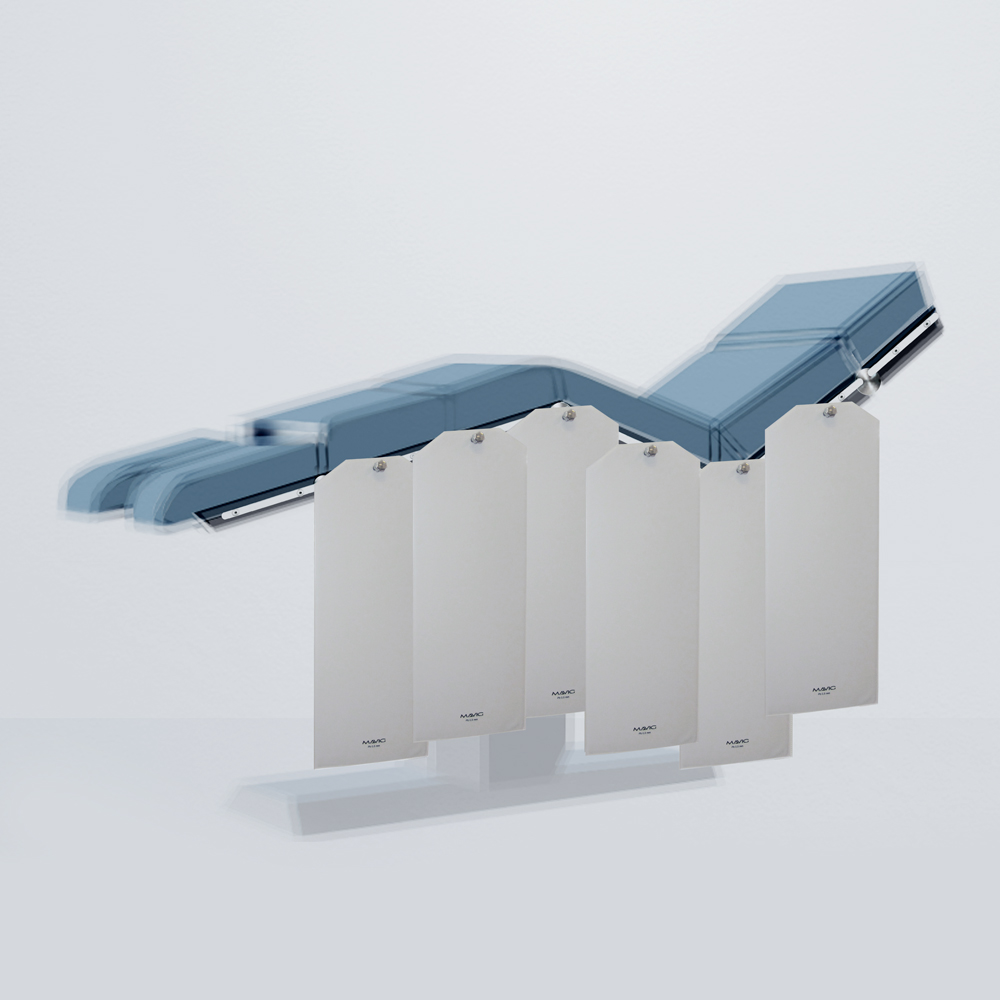

Mit dem System UT30 bietet MAVIG eine Lösung, die für nahezu alle OP-Tischfabrikate und -modelle geeignet ist. Die flexiblen Strahlenschutzlamellen passen sich synchron an die Bewegungen des OP-Tisches an und gewährleisten dadurch auch bei unterschiedlichen Tischpositionen einen zuverlässigen Schutz des Unterkörpers.
Die einzelnen Lamellen werden mit Überlappung angebracht und lassen sich entsprechend der jeweiligen Tischkonfiguration individuell anordnen. So entsteht eine durchgehende Schutzfläche, ohne die Beweglichkeit und Funktionalität des OP-Tisches einzuschränken.
- Länge/Gewicht Schutzlamelle: 600 mm / 1,55 kg, 750 mm / 1,75 kg und 900 mm / 1,95 kg
- Breite einer Einzellamelle: 290 mm (Überlappungsempfehlung mindestens 20 mm)
- Geeignet für Flachprofilschienen von 7 x 25 mm bis 10 x 30 mm
- Konzipiert für eine Anbringung mit Überlappungseffekt
Zuverlässiger Strahlenschutz auch unterhalb des Tisches
Ein effektives Strahlenschutzkonzept in der interventionellen Radiologie umfasst auch den Bereich unterhalb des Untersuchungstisches. Die Kombination aus Untertisch-Streustrahlenschutz, deckengeführter Strahlenschutzscheibe und einem passenden Übergang zwischen Ober- und Untertischschutz bietet eine umfassende Abschirmung für Untersucher und Assistenzpersonal.
MAVIG entwickelt Unterkörperschutz-Systeme mit dem Ziel, die geschützte Zone möglichst grossflächig zu gestalten. Die grosszügig dimensionierten Systeme der Baureihen UT70 und UT6030 bieten eine umfassende Abschirmung auf der jeweiligen Tischseite und lassen sich flexibel an die Anforderungen des Arbeitsplatzes anpassen.
Flexible Positionierung für unterschiedliche Arbeitssituationen
Der Unterkörperschutz kann je nach Bedarf parallel zum Tisch oder mit abgewinkelten Seitenteilen positioniert werden. Die breiten und schmalen Seitenteile lassen sich bis zu 90° schwenken und ermöglichen dadurch eine individuelle Anpassung an die jeweilige Arbeitssituation. Das schmale Seitenteil eignet sich zudem besonders dafür, bei vorgelagerten Tischschienen den Unterkörperschutz bündig mit der Tischplatte auszurichten.
Die flexiblen, überlappenden Untertischlamellen passen sich der Bewegung des C-Bogens an und ermöglichen dem Untersucher gleichzeitig eine komfortable und möglichst uneingeschränkte Arbeitsweise. Abnehmbare Aufsätze sorgen für einen zuverlässigen Übergang zur Obertisch-Streustrahlenschutzeinrichtung und schliessen die Schutzlücke zwischen Ober- und Untertischbereich.
Für Untersuchungstische, die keine Befestigung des Unterkörperschutzes über Zubehörschienen ermöglichen, bietet MAVIG individuelle Speziallösungen an, beispielsweise für OP-Tische.
